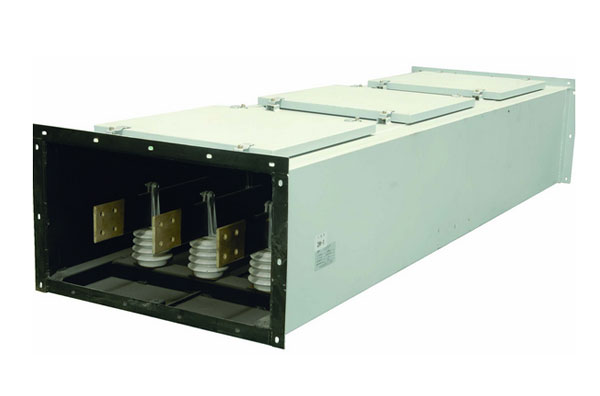

產品概述
產品特點
共箱封閉母線適用于交流50~60Hz,電壓3.6~40.5kV,額定電流1000~6800A的中高壓輸
電系統。其主要應用于:
1.發電機與變壓器間的電氣連接;
2.變壓器與高壓配電柜間的電氣連接;
3.交流主勵磁機與整流柜間的電氣連接
4.勵磁開關柜與電機轉子滑環間的電氣連接;
5.其他高壓設備主回路間的電氣連接。
特點
1.該系列母線具有優良的抗短路性能,由于具有鋁或弱磁鋼板外殼的保護,能夠有效地減弱渦流或環流引起的結構發熱,降低母線外殼溫度,減少電能損耗,提高載流量,減小短路電動力。
2.該系列母線結構先進,安裝維修孔可設置于母線的上部或下部,對于大電流戶內母線在殼體兩側及下部可設有通風百葉窗,以加強散熱,降低溫升。
3.當母線直線長度達20~30m時,設置母線伸縮節以滿足因溫度原因引起的熱脹冷縮,還可對由基礎沉降所引起的誤差進行補償。
4.為了消除設備運行時產生的震動對母線的影響,母線與設備的連接處均采用銅編軟連接,并在外殼之間加入橡膠墊以吸收震動;對于母線本體,在系統中可加裝減震器,對絕緣子和導體實現彈性支持,能較好地避免設
備產生的機械震動及地震波給封閉母線帶來的破壞。
5.母線的散熱主要靠熱輻射,為了加強散熱效果,在母線外表面噴涂淺灰色油漆來減少對可見光的吸收;在母線內表面噴涂黑色油漆來加強內部熱量對外殼的輻射,同時防止電暈。
6.為了避免冬天室內、外溫差引起的凝露現象,在穿墻處設置隔斷裝置,使戶外與戶內母線完全隔離。
7.為了提高母線的允許運行溫升,防止沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕,降低接觸電阻,所有連接部位均采用鍍銀處理,使其允許溫升提高到65k,大大高于工作時的實際溫升。
8.為了使母線的自振頻率避開產生共振的頻率范圍(對于單條母線其共振頻率范圍為35~135Hz),并使作用于母線上的電動力減小,優選絕緣子的型號、規格及強度等級,并合理設置絕緣子間的跨距。
9.為了對可拆接頭進行溫度監視,在變壓器、發電機及配電柜與母線的連接處可設置密封式觀察窗,通過示溫貼片或遠紅外測溫裝置來直接測量溫度,配套智能在線監控系統可實時監視母線系統的運行情況,大大方便了運行人員的檢測維護工作,提高了封閉母線的安全運行水平。
符合標準 | IEC364-5-54/GB/T8349-2000/JB/T9639-1999 | ||||
環境溫度 | ℃ | -40~+40 | |||
相對濕度 | 日平均值不大于95%,月平均值不大于90% | ||||
防護等級 | IP40,IP54 | ||||
額定電壓 | kV | 3.15 6.3 10.5 35 | |||
最高工作電壓 | kV | 3.6 7.2 12 40.5 | |||
絕緣等級 | kV | 25/40 32/60 42/75 100/185 | |||
額定頻率 | Hz | 50(60) | |||
額定工作電流 | 外形尺寸(W*H)mm | ||||
1000~3000 | A | 750*400 | 900*560 | 900*560 | 1500*920 |
3500 | A | 750*440 | 900*560 | 900*560 | |
4000 | A | 750*440 | 900*560 | 900*560 | |
4500 | A | 750*440 | 1000*560 | 1000*560 | |
5000 | A | 1350*500 | 1500*600 | 1500*600 | |
6300~6800 | A | 1350*500 | 1500*600 | 1500*600 |
