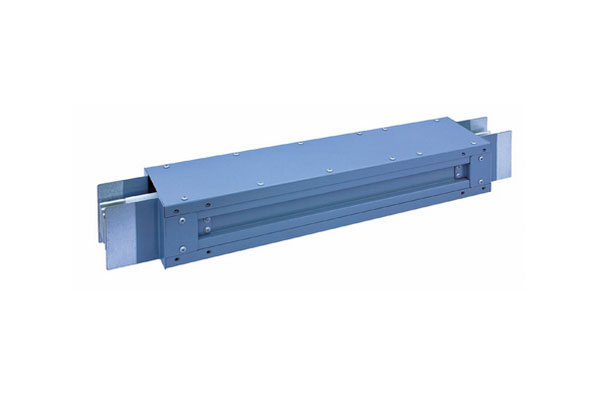

  • 風電母線

    產品概述空氣加強絕緣型風電母線槽是我公司專為風力發電系統研制的新型節能型母線槽產品,產品額定工作電壓690/1000V,額定絕緣電壓1000V/1500V,單路額定電流500A至2500A,頻率50Hz,線制有三相三線、三相四線及三相五線制可選,適用于750KW及以上風力發電機組的定子及轉子出線…

    產品概述

    產品特點

    產品概述

    空氣加強絕緣型風電母線槽是我公司專為風力發電系統研制的新型節能型母線槽產品,產品額定工作電壓690/1000V,額定絕緣電壓1000V/1500V,單路額定電流500A至2500A,頻率50Hz,線制有三相三線、三相四線及三相五線制可選,適用于750KW及以上風力發電機組的定子及轉子出線專用輸電設備。

      重量輕,相當于等量電纜的1/3

      所有原材料均符合歐盟ROHS指令要求,屬環保型產品

      能在環境溫度-40℃~+50℃的情況下正常使用

      防護等級為IP54級,在惡劣的環境下能正常使用

      產品設計使用壽命≥30年

      產品為阻燃型,滿足GA/T537-2005阻燃性能的規定要求

      能顯著降低發電機處的高次諧波電壓,延長發電機壽命

      低電磁輻射,對其它控制設備和傳感器干擾小

    產品優勢

    母線槽采用了空氣加強復合絕緣結構,導體采用耐候型聚酯薄膜整體包覆或環氧絕緣粉末噴涂絕緣方式,導體相間采用專用絕緣支撐固定,產品絕緣性能優越,抗短路能力強。

    母線槽導體采用鋁合金矩形導體, 導體接頭連接面采用鍍鎳、銅加鍍錫(鍍銀)復合鍍層工藝,既提高了其抗氧化性能,又降低了接觸電阻,提高了導電性能。

    母線槽外殼采用熱鍍鋅板壓制成型結構,機械強度高,散熱性能好,并能消除渦流損耗引起的結構發熱現象,提高了線路整體的電能質量。

    母線槽外殼表面防腐采用國際知名進口品牌的粉末靜電噴涂工藝,耐鹽霧性能達1000小時以上,具有30年以上的耐候性能,確保母線槽的使用壽命及可靠性。

    母線槽在風電塔筒內沿筒壁采用專用彈性支架支撐安裝,在保證母線槽各單元負荷均布的同時,可調式安裝支架可消除塔筒壁固定螺柱的位置誤差,特殊配方的橡膠減震器部件可消除塔筒低頻振動對母線槽結構的影響。

    風電母線槽各單元呈模塊化設計制作,根據塔筒尺寸預先配合設計,分段制作好,采用專用快速連接器裝配連接,安裝時只需普通扳手就能實現安裝連接,方便快捷

    高強度定扭矩螺栓結構的接頭連接器,具有定扭矩(80±6N.m)夾緊功能;特制的碟形墊片及方型螺母具有自鎖防松功能;具有外殼溫度指示及超溫報警功能

    母線槽與風電動力電纜布線施工比較,因其可與預制分段塔筒配套安裝好發運及提吊安裝,大大提高了風電塔筒設備的施工進度,可降低施工單位的勞動強度及安裝費用。

    電纜連接箱采用熱鍍鋅板全封閉結構,防腐性能與母線槽一致,內部連接采用鍍錫銅排,方便各相電纜的搭接,電纜護套采用尼龍防水密封接頭,提高了防護等級。


    技術參數



    風機型式

    750KW直驅型風電機組

    風電母線型號

    WLK

    符合標準

    IEC60439-1、2;GB7251.1、2

    工作環境溫度

        -40~+50

    防護等級

    IP54

    額定絕緣電壓 VAC

    1000/1500

    額定工作電壓VAC

    690/1000

    額定工作電流 A

    800

    外形尺寸(寬×高)mm

    163×123

    長度

    1.25m、3m(0.53m)

    額定峰值耐受電流(Ipk )kA

    84

    額定短時耐受電流(Icw )kA

    40

    額定頻率 Hz

    5060

    電氣間隙

    帶電導體相間

    25

    帶電導體與外殼間

    20

    爬電距離

    帶電導體相間

    35

    帶電導體與外殼間

    30

    母線間固定連接處的溫升極限值    K

    70

    可接觸的外殼和覆板的溫升極限值  K

    30

    材料組別



    過電壓類別

      ,     ,   ,

    污染等級

    3

    觸電保護類別

      ,     ,

    線制

    L1L2L3PEN100%L

    介電強度 V/min

    3750/AC, 5s
